近日，四川華體照明科技股份有限公司（股票簡稱：華體科技 股票代碼：603679）自主研發的“可防止透鏡表面被刮花且密封效果較好的LED光引擎”被中華人民共和國知識產權局正式授予專利權。

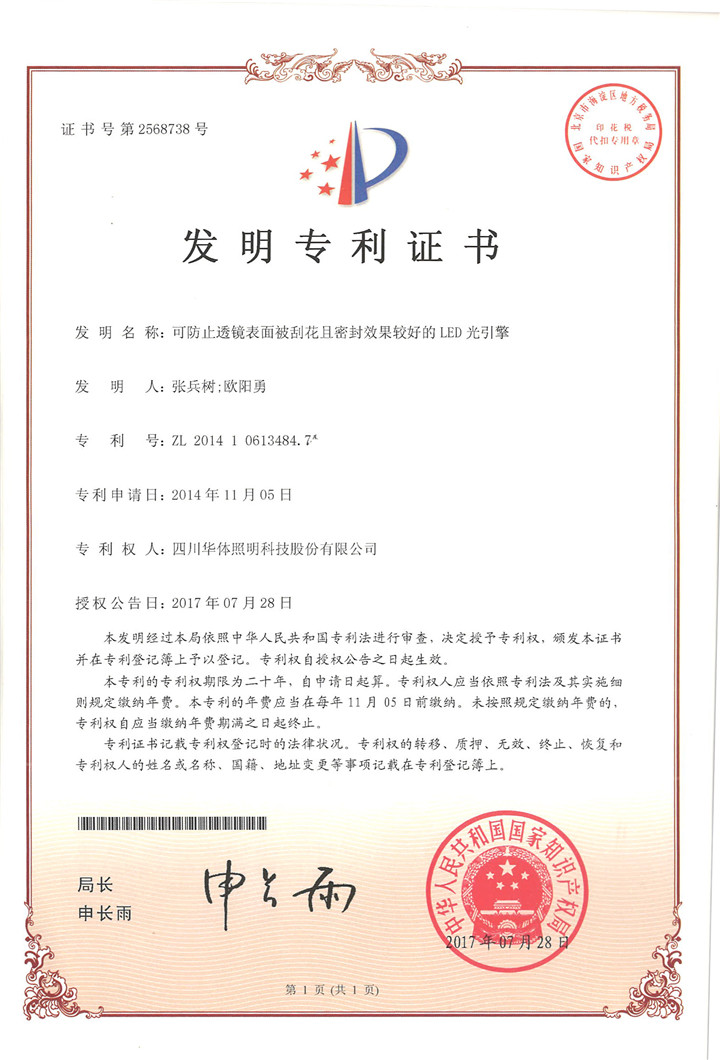

發明專利證書（圖1）
發明專利證書（圖2）
本發明是一種可防止透鏡表面被刮花且密封效果較好的LED光引擎，該LED光引擎包含LED 封裝(元件)或LED 陣列(模塊)、LED 驅動器、以及其他光度、熱學、機械和電氣元件的整體組合，該組合通過一個與LED燈具匹配的常規連接器直接連接到分支電路上，不但能夠有效提高LED燈具的穩定性，還能提高LED燈具的顯色性和系統光效等性能。隨著LED技術的不斷發展，越來越多的LED光引擎被應用到照明領域，其具備的高光效、長壽命、節能環保和體積小等優點，決定了它必將成為新一代的主流照明光源。本發明提供一種LED光引擎，其不但可有效防止透鏡在安裝、運輸或使用過程中表面被刮花或損傷，而且能夠保證LED光引擎的整體密封性，還能提高LED光引擎光效，其結構簡單，適宜于大規模推廣應用。
附圖（1）
本發明是通過這樣的技術方案來實現的：一種可防止透鏡表面被刮花且密封效果較好、能提高光效的LED光引擎，包括：
附圖（2）
附圖（3）

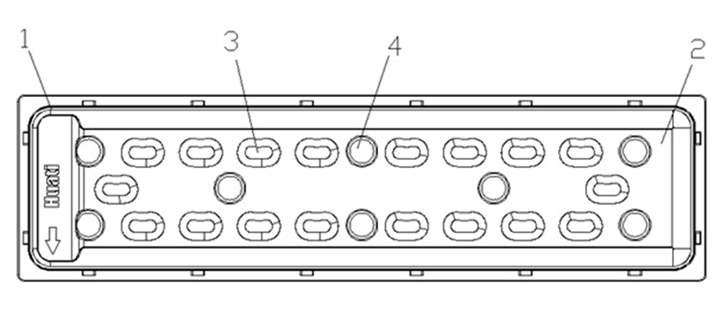

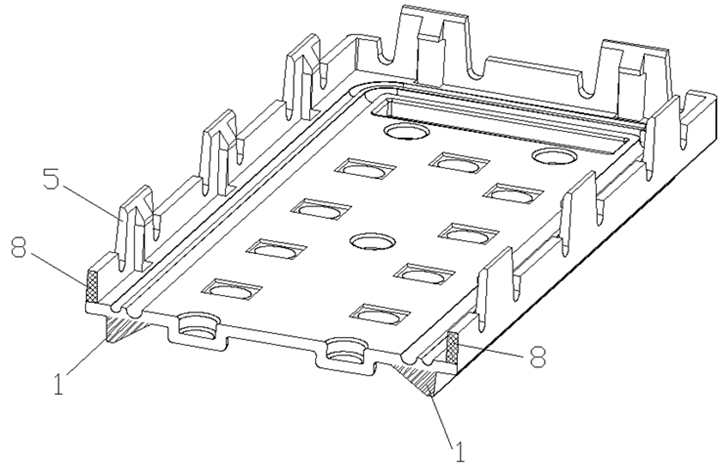

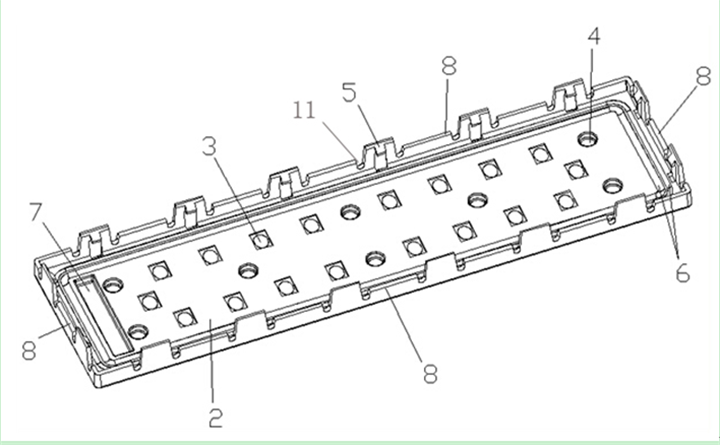

組合式透鏡，包括主體、一圈高起的裙邊、設置在主體上的多個獨立的透鏡單元、卡扣、多個螺絲讓位凹槽、防水凹槽、焊線讓位槽、圈筋及U形缺口；
附圖（4）
附圖（5）

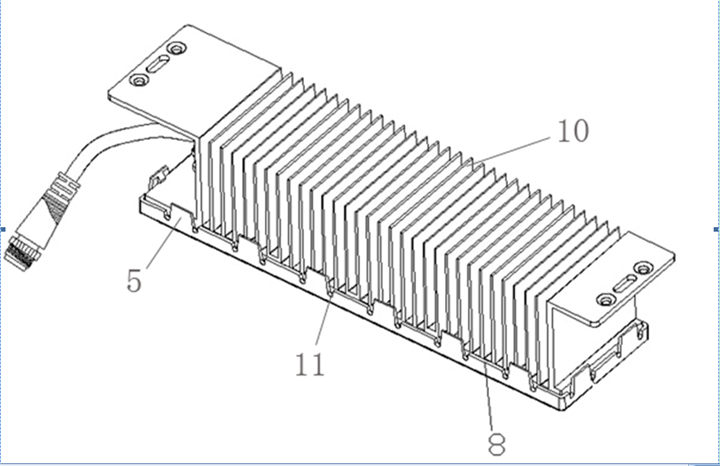

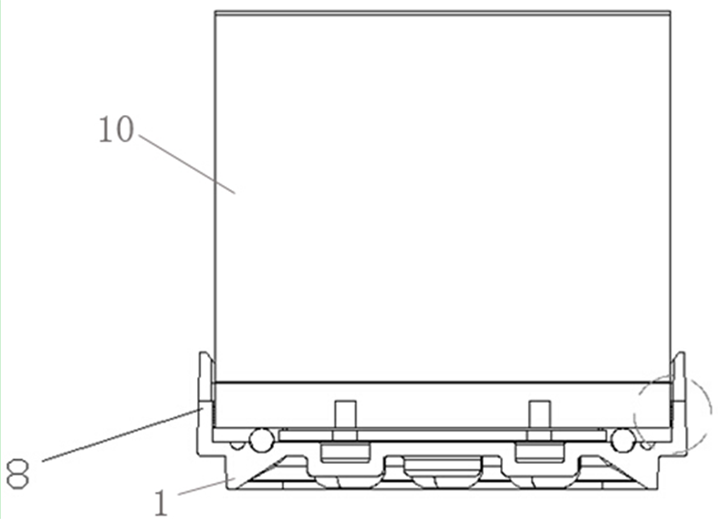

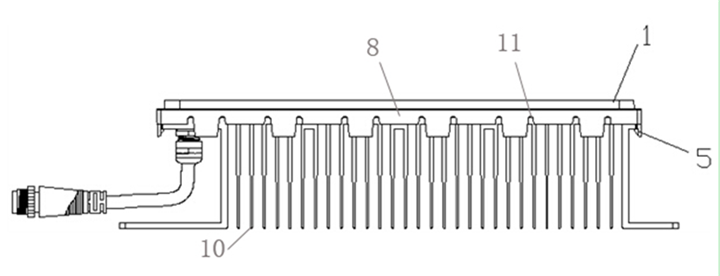

散熱器，其中焊有LED燈珠的電路板設置在所述散熱器上，同時在電路板與所述散熱器之間放置導熱石墨片；所述散熱器置于所述組合式透鏡上方，兩者通過均布在所述組合式透鏡主體外圍的卡扣連接，所述散熱器與組合式透鏡之間放置固態密封硅膠圈和填充液態硅膠；在所述主體的正面四周設置一圈高起的裙邊，該裙邊將所有透鏡單元包圍其中，所述裙邊的凸起高度略大于組合式透鏡中包括透鏡單元在內的所有凸起物的凸起高度；
附圖（6）

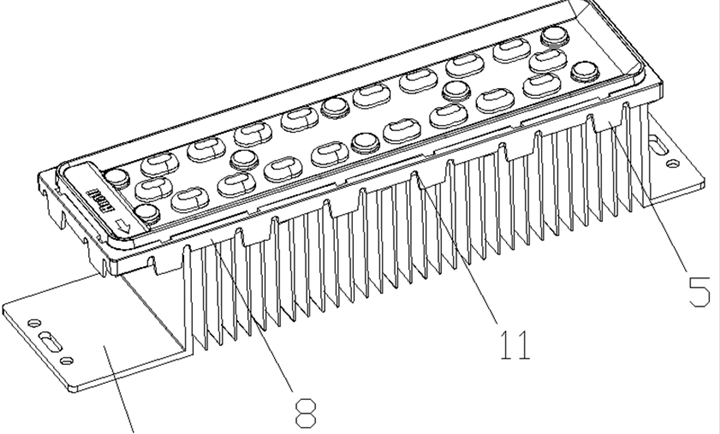

本發明提供的LED光引擎，在組合式透鏡的主體正面四周設置了一圈凸起的裙邊，該裙邊的高度大于組合式透鏡正面所有凸起物的高度，并將組合式透鏡正面的所有透鏡單元和其他凸起物包圍其中，在LED光引擎發光面向下放置，或被組裝到燈具中時，上述裙邊會首先接觸到放置平面或者燈具，從而將整個LED光引擎支撐起，避免了所有透鏡單元與放置平面或燈具接觸，從而有效防止凸起的透鏡單元被刮花或損傷，同時還可以增加組合式透鏡的穩固性；
附圖（7）

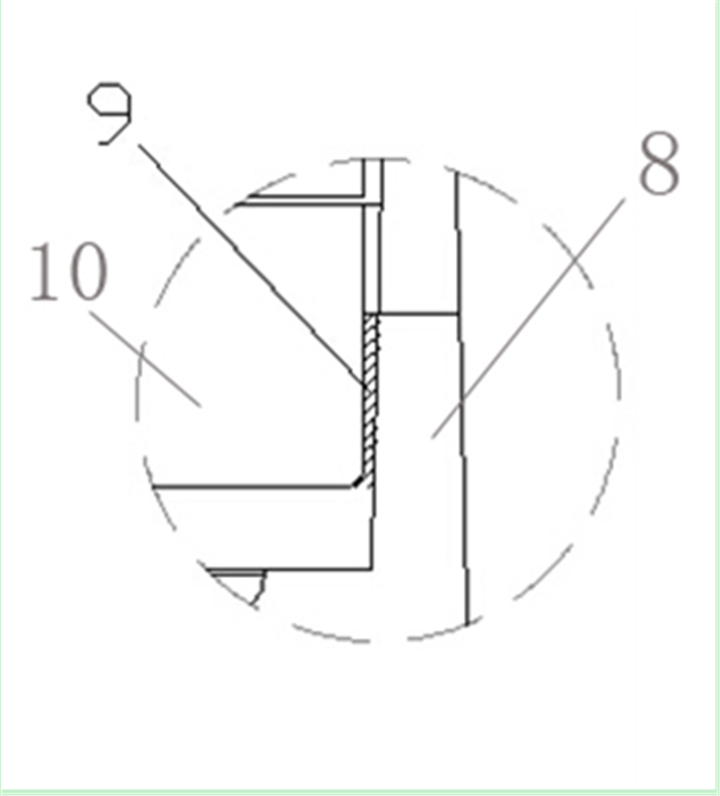

在安裝散熱器和組合式透鏡時，兩者之間溢出的液態硅膠會首先進入到圈筋與散熱器之間的間隙中，從而防止液態硅膠溢出附著在透鏡表面，省去了人工擦拭的工序，提高生產效率，不會影響到整個LED光引擎的美觀；當組合式透鏡與散熱器固定好之后，液態硅膠不斷固化，體積變小，在散熱器和組合式透鏡之間形成空隙，此時位于上述間隙中的液態硅膠相比于散熱器和組合式透鏡之間的硅膠層來說，處于高位，其可在自身重力作用下回流至散熱器和組合式透鏡之間的間隙中，從而起到回填作用，保證整個LED光引擎有很好的密封效果。
附圖（8）
